適用范圍:

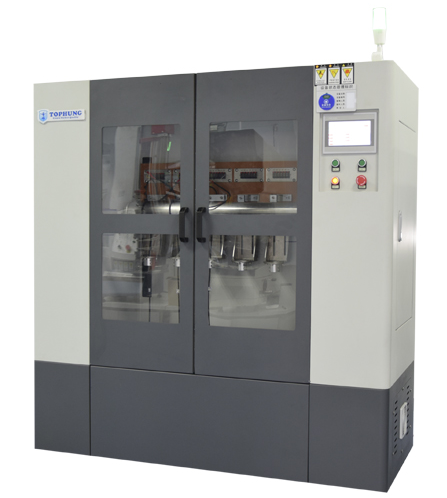

用于TUV、VDE、UL等高柔性電纜檢測要求。機臺結構為縱列式6工位,主要用于金屬線材的縱向安裝后的反復扭轉試驗,以檢測金屬線材在反復扭轉試驗中承受塑性變形的性能和顯出來的缺陷。

符合標準：

TUV：2 PfG 2577/07.19 Requirements for Cables used in Robot System、UL：RP 5770 Recommended Practice for Evaluating Cables for Use in Repeated Flexing Applications、CRIA：0003-2016、TICW：21-2019、

技術參數：

1、測試工位：6工位

2、試驗方式：垂直扭轉，下端扭轉、上端固定后纏繞于圓管接入監測點

3、試樣直徑：Ф1.0～Ф30mm可調

4、試樣速度：0~60次/分鐘可調

5、扭轉角度：0~±720°數字設定

6、夾具與扭轉點的距離：50-500mm可調節

7、樣品纏繞圓管直徑：80mm、100mm

8、上端固定方式：上端固定后纏繞于圓管接入監測點

9、荷重砝碼：無

10、控制方式：觸摸屏控制+PLC

11、計數位數：0-99999999次

12、在線監測：30對監測接口，設備可擴展與多通道電阻監測儀聯機在線測量導體電阻

13、機臺材質：主體部分：采用45#優質鋼材與鋁材架構

                       動力與傳動：采用進口原產工業同步帶與同步輪

14、安全防護：整體式安全防護箱體

15、機臺尺寸：W1500*D700*H1850mm

16、電源：220V，50 /60Hz，10A

技術特性：

1、PLC觸摸屏顯示;

參數設置：機臺控制相關參數；

測試條件：測試速度、測試次數、測試角度方向、控制條件等；

測試監控：設備運行狀態，測試時的實際次數、角度、速度、顯示日期時間等;

2、無人監守：設備可通過監測樣品的回路，自動判斷樣品的通斷，偵測到回路斷開時，可選擇暫停設備運轉測試，并以聲光警示，直至人工檢查確認后再繼續測試;

3、專用夾具：根據不同線徑的線纜配有相適應的夾持夾具；

4、機臺性能：采用昆侖通態LCD+三菱PLC+松下伺服電機，傳動部件均采用原產進口產品，運行平穩，大扭力、高定位精度、長壽命使用、低噪聲；

5、在線監測：監測點分為6組，每組5對接口，可滿足30對電線同時監測，接線盤安裝于各工位樣品正下方，方便接插線纜。在線監測信息可外接警示信號停機控制;

6、設備可擴展與多通道電阻監測儀的聯機在線測量導體電阻,并通過服務器軟件進行網絡信息化管理電阻測量數據;
